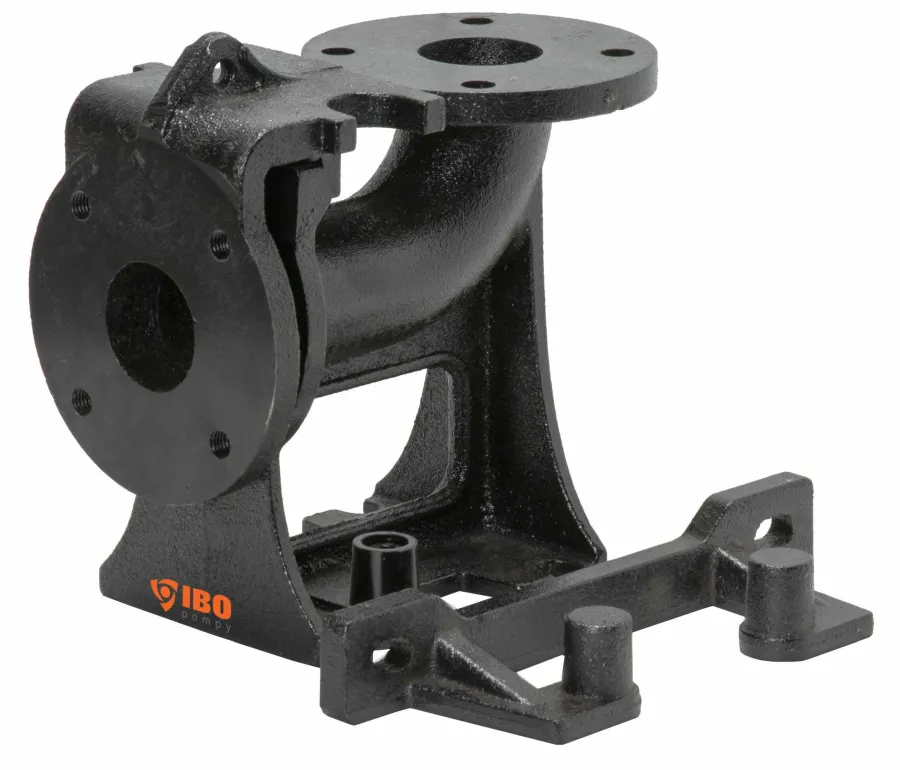

Stopa sprzęgająca IBO DN 100 pomp ZWQ i MWQ
Stopa sprzęgająca IBO DN 100 pomp ZWQ i MWQ to automatyczny element montażowy przeznaczony do bezproblemowej instalacji i obsługi pomp w zbiornikach. Umożliwia wygodne wyjmowanie i wkładanie urządzenia bez konieczności wchodzenia do wnętrza zbiornika.
Zalety stopy sprzęgającej IBO DN 100 pomp ZWQ i MWQ
- Bezpieczny serwisKonstrukcja pozwala na wyjęcie pompy bez konieczności wchodzenia do zbiornika, co podnosi bezpieczeństwo obsługi.
- Pełny przelotŚrednica przelotu kuli wynosząca Ø100 mm zapewnia niezakłócony przepływ medium przez stopę.
- Precyzyjne pasowaniePołączenie zaczep-stopa realizowane jest metal na metal, co gwarantuje dokładne i szczelne osadzenie pompy.
- Stabilne prowadzenieStopa została zaprojektowana na dwie prowadnice rurowe Ø48,3x2 mm o szerokim rozstawie, dzięki czemu pompa zawsze trafia na swoje miejsce.
Parametry stopy sprzęgającej IBO DN 100 pomp ZWQ i MWQ w praktyce
Model ten waży 40,0 kg, co świadczy o jego masywnej i stabilnej budowie przeznaczonej do wymagających instalacji w zbiornikach. Wymiary gabarytowe wynoszące 41 cm długości, 40 cm wysokości oraz 36 cm szerokości pozwalają na bezproblemowe dopasowanie elementu w przestrzeni roboczej studzienki lub przepompowni.
Zastosowane przyłącza DN100 PN6 znajdują się zarówno na zaczepie przykręcanym do pompy, jak i na wylocie ze stopy służącym do podłączenia rurociągu tłocznego. Warto pamiętać, że zestaw zawiera adapter, siodło stopy oraz wspornik górny prowadnic, natomiast same prowadnice rurowe należy dokupić osobno zgodnie z głębokością zbiornika.
Do czego sprawdzi się stopa sprzęgająca IBO DN 100 pomp ZWQ i MWQ
- Montaż pomp do szamba i ścieków
- Instalacja w zbiornikach przepompowni
- Obsługa pomp zatapialnych w studzienkach
- Rozbudowa domowych przepompowni ścieków
Jak podłączyć stopę sprzęgającą IBO DN 100 pomp ZWQ i MWQ: montaż w zbiorniku
Instalacja urządzenia wymaga zamocowania stopy na dnie zbiornika oraz przymocowania wspornika górnego prowadnic. Do kompletnego działania systemu potrzebujesz odpowiednich rur oraz akcesoriów takich jak rury i węże czy akcesoria montażowe.
- Przygotowanie dnaPrzykręć stabilnie stopę do dna zbiornika, upewniając się, że wylot posiada kołnierz DN100 PN6 do rurociągu tłocznego.
- Montaż prowadnicZamontuj wspornik górny i osadź dwie prowadnice rurowe o średnicy Ø48,3x2 mm, które nie wchodzą w skład zestawu.
- Połączenie z pompąPrzymocuj zaczep do pompy ZWQ lub MWQ, a następnie opuszczaj urządzenie wzdłuż prowadnic, aż precyzyjnie połączy się ze stopą na zasadzie metal na metal.
Porada eksperta
Przed rozpoczęciem montażu upewnij się, że posiadasz rury do wykonania prowadnic oraz elementy uszczelniające do połączeń kołnierzowych. W razie wątpliwości sprawdź dostępne akcesoria ułatwiające prace instalacyjne.
Montaż i pierwsze uruchomienie stopy sprzęgającej IBO DN 100 pomp ZWQ i MWQ
- Oczyść dno zbiornika z wszelkich zanieczyszczeń mogących wpłynąć na stabilne ustawienie stopy o wadze 40,0 kg.
- Zamocuj stopę poziomo na dnie i połącz wyjście z rurociągiem tłocznym za pomocą przyłącza DN100 PN6.
- Zamontuj wspornik górny prowadnic w górnej części zbiornika w osi stopy.
- Wprowadź dwie rury prowadzące o wymiarach Ø48,3x2 mm w gniazda stopy i zablokuj je we wsporniku górnym.
- Podłącz zaczep kołnierzowy do pompy, a następnie ostrożnie opuść ją po prowadnicach, kontrolując poprawność osadzenia.
Stopa sprzęgająca IBO DN 100 pomp ZWQ i MWQ – najczęściej zadawane pytania
Czy prowadnice rurowe są w zestawie?
Nie, komplet zawiera adapter, siodło stopy oraz wspornik górny prowadnic, natomiast same rury prowadzące o wymiarach Ø48,3x2 mm należy dokupić osobno.
Jakie pompy pasują do tej stopy?
Stopa została zaprojektowana specjalnie do montażu pomp typu ZWQ oraz MWQ wyposażonych w odpowiednie kołnierze.
Czy muszę wchodzić do zbiornika, aby wyjąć pompę?
Nie, głównym zadaniem stopy sprzęgającej jest umożliwienie podnoszenia i opuszczania pompy po prowadnicach bez konieczności wchodzenia do wnętrza zbiornika.
Jakie przyłącze posiada stopa na wylocie?
Stopa posiada kołnierz DN100 PN6 zarówno na zaczepie przykręcanym do pompy, jak i na wylocie do podłączenia rurociągu tłocznego.
Ile waży cała stopa?
Masa urządzenia wynosi 40,0 kg, co zapewnia jej stabilność na dnie zbiornika.
Nie wiesz, czy stopa sprzęgająca IBO DN 100 pomp ZWQ i MWQ wystarczy?Zadzwoń — doradzimy i dobierzemy sprzęt do Twojej instalacji.
