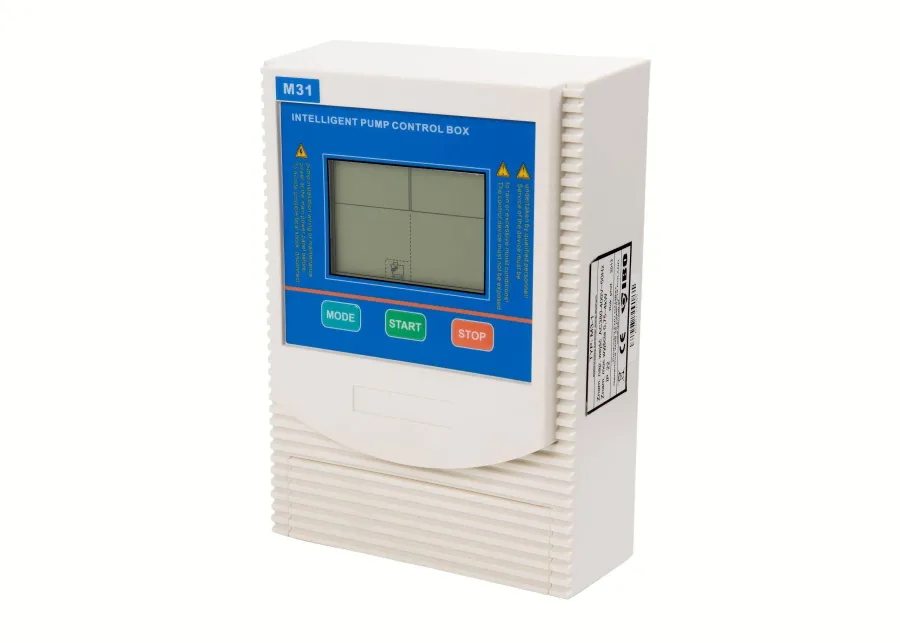

Sterownik M131 0,75-4 kW

Elektroniczny kontroler do pomp Sterownik M131 0,75-4 kW marki IBO to zaawansowane urządzenie przeznaczone do automatyzacji pracy oraz kompleksowej ochrony pojedynczych pomp trójfazowych. Urządzenie steruje załączaniem i wyłączaniem sprzętu w zależności od poziomu cieczy lub ciśnienia w instalacji.

Zalety sterownika M131 0,75-4 kW

• Podwójna ochrona przed suchobiegiemSterownik analizuje sygnał z sond lub pływaka oraz stale monitoruje pobór prądu przez pracującą pompę.
• Praca bez sond w studniZabezpieczenie przed pracą na sucho może działać bez montażu sond w samej studni po zmostkowaniu odpowiednich wejść, co upraszcza montaż.
• Automatyczny powrót do pracyPo wystąpieniu usterki urządzenie samoczynnie sprawdza warunki w instalacji i wznawia działanie po ustąpieniu nieprawidłowości.
• Czytelny wyświetlacz LCDEkran na bieżąco prezentuje aktualny stan pracy silnika, parametry oraz komunikaty o ewentualnych usterkach.

Parametry sterownika M131 w praktyce

Urządzenie zasila silniki o mocy od 0,75 kW do 4 kW przy trójfazowym prądzie o wartości 3~400 V i częstotliwości 50 Hz. Stopień ochrony wynosi IP22, a dopuszczalna temperatura otoczenia podczas pracy mieści się w zakresie od -25°C do +55°C. Kontroler doskonale odnajduje się w instalacjach współpracujących z pompami głębinowymi trójfazowymi (400V) oraz trójfazowymi urządzeniami powierzchniowymi.

Zaawansowana elektronika stale chroni silnik przed awariami takimi jak przeciążenie, brak fazy, spadek i skok napięcia, zbyt wysokie lub zbyt niskie napięcie, przepięcie oraz zwarcie. W zestawie z urządzeniem użytkownik otrzymuje 3 sondy pomiarowe IBO, które ułatwiają konfigurację systemu wykrywania poziomu cieczy.

Do czego sprawdzi się sterownik M131

• Sterowanie pompą głębinową
• Nadzór pomp powierzchniowych
• Automatyka przepompowni ścieków
• Obsługa zbiorników wodnych
• Nawadnianie pól i ogrodów

Jak podłączyć sterownik M131: kompatybilne elementy instalacji

Jako urządzenie trójfazowe, kontroler powinien być podłączany przez wykwalifikowanego instalatora zgodnie z instrukcją i przepisami. W zależności od konfiguracji systemu, sygnał włączania i wyłączania można pobierać z sond poziomu, pływaków albo wyłącznika ciśnieniowego współpracującego ze zbiornikiem hydroforowym. Do kompletnego układu warto dobrać odpowiednie akcesoria:

• Armatura zabezpieczającaDo kontroli ciśnienia w układzie hydroforowym zastosuj wyłącznik ciśnieniowy CLA2 230v / 400v.
• Akcesoria pomiaroweDo monitorowania wartości ciśnienia w instalacji przyda się manometr do pomp i zestawów hydroforowych.

Montaż i pierwsze uruchomienie sterownika M131

1. Zamontuj sterownik w suchym miejscu, w którym temperatura mieści się w granicach od -25°C do +55°C.
2. Podłącz przewody zasilające 3~400 V oraz silnik pompy o mocy z zakresu 0,75–4 kW, korzystając z pomocy uprawnionego elektryka.
3. Skonfiguruj tryb pracy (automatyczny lub manualny) oraz podłącz sondy pomiarowe IBO lub wyłącznik ciśnieniowy.
4. W przypadku rezygnacji z sond w studni, zmostkuj odpowiednie wejścia, aby aktywować wykrywanie suchobiegu na podstawie poboru prądu.
5. Uruchom urządzenie i zweryfikuj wskazania na wyświetlaczu LCD.
