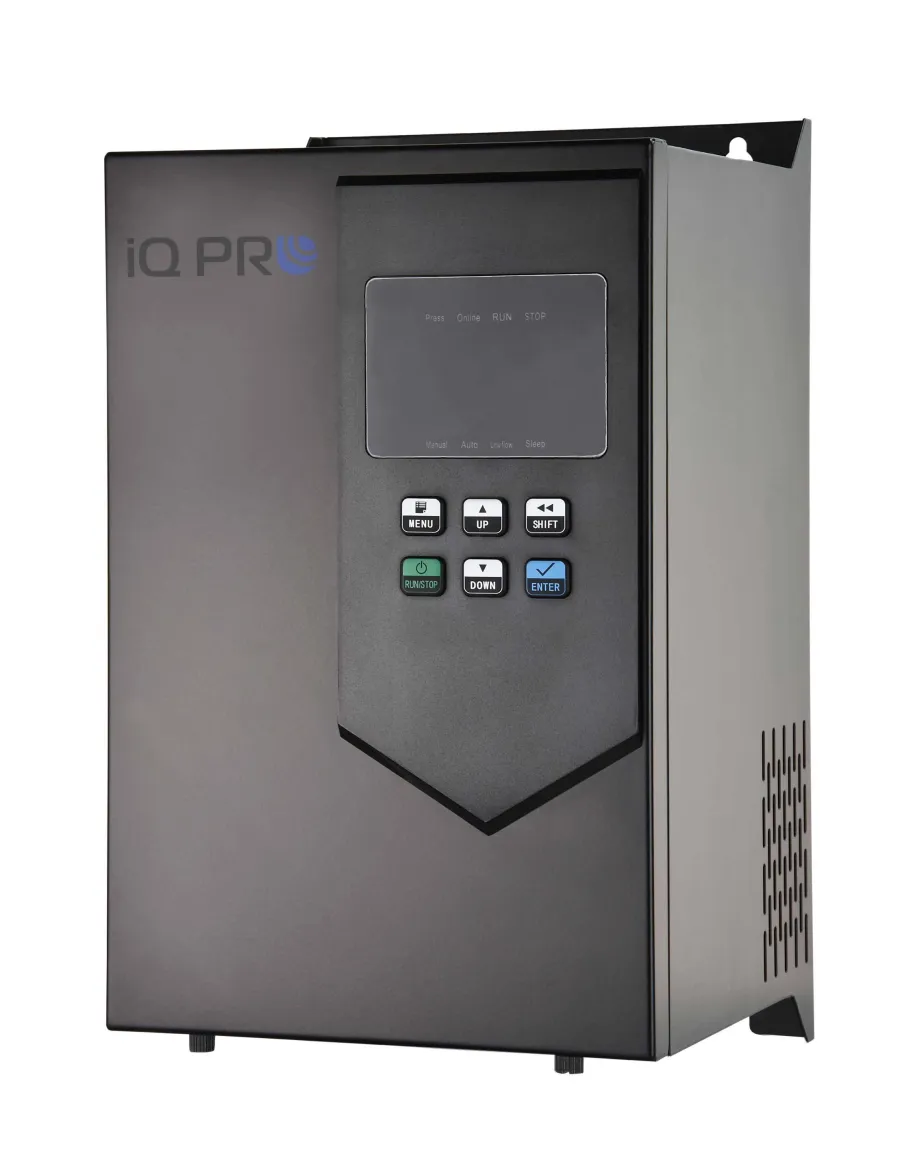

Inteligentny sterownik pompy IVR-400T (22kW / 45A / 400V) IBO

Inteligentny sterownik pompy IVR-400T (22kW / 45A / 400V) IBO to zaawansowana trójfazowa przetwornica częstotliwości zaprojektowana do zarządzania i ochrony pomp o mocy od 11 kW do 37 kW. Urządzenie pozwala utrzymać stałe, zadane ciśnienie wody poprzez płynną zmianę prędkości obrotowej silnika.

Zalety inteligentnego sterownika pompy IVR-400T (22kW / 45A / 400V) IBO

• EnergooszczędnośćStosowanie przetwornicy częstotliwości pozwala na zmniejszenie zużycia energii elektrycznej w przedziale od 30% do 60% w porównaniu do tradycyjnych systemów zaopatrzenia w wodę.
• Funkcja soft-startuŁagodny rozruch i zatrzymanie urządzenia pozwalają całkowicie wyeliminować groźne dla instalacji uderzenie hydrauliczne, chroniąc rurociągi i armaturę.
• Kompleksowa ochronaSystem zabezpiecza układ przed nadprądem, przepięciem, podnapięciem, zwarciem, zablokowaniem wirników oraz suchobiegiem bez konieczności stosowania sond w studni.
• Sterowanie grupąUrządzenie umożliwia łączenie sterowników w systemy obsługujące do 6 pomp, gdzie jeden sterownik pełni funkcję nadrzędną, a pozostałe dostosowują swoją pracę do aktualnego zapotrzebowania.

Parametry inteligentnego sterownika IVR-400T w praktyce

Model IVR-400T (model IVR 400T-4T022A0) wyposażony jest w silne trójfazowe zasilanie wejściowe i wyjściowe 3~400 V oraz prąd na wyjściu wynoszący 45 A. Przy nominalnej mocy wynoszącej 22 kW urządzenie pobiera energię proporcjonalną do obciążenia, przy czym godzina pracy z pełną mocą odpowiada zużyciu około 22 kWh. Sterowanie odbywa się metodą zmiennej częstotliwości V/F, co pozwala na precyzyjną regulację prędkości w zakresie 1:100 przy tolerancji przeciążeniowej wynoszącej 150% prądu znamionowego przez 60 sekund oraz 180% przez 1 sekundę.

Kompaktowe wymiary obudowy (30,3/19,2/17,2 cm) oraz waga wynosząca 12 kg ułatwiają montaż urządzenia w szafach sterowniczych lub bezpośrednio w pobliżu instalacji. Otwór montażowy o średnicy Ø8,5 mm pozwala na stabilne przymocowanie urządzenia do wybranego podłoża.

Do czego sprawdzi się inteligentny sterownik pompy IVR-400T

• Zaopatrywanie w wodę ze studni
• Nawadnianie szklarni, ogrodów i pól
• Zbieranie i wykorzystywanie deszczówki
• Instalacje zaopatrzenia w wodę
• Zarządzanie urządzeniami przemysłowymi

Jak podłączyć inteligentny sterownik pompy IVR-400T: wytyczne montażowe

Falownik dedykowany jest do bezpośredniego podłączenia trójfazowych pomp głębinowych, powierzchniowych oraz zatapialnych. W zależności od konfiguracji systemu wodnego, urządzenie można integrować z elementami takimi jak akcesoria instalacyjne oraz elementy kontrolne. Do prawidłowego pomiaru ciśnienia i sterowania pracą silnika można wykorzystać programowalne wejścia analogowe (np. przetwornik ciśnienia 4-20 mA lub zdalny manometr 0-10 V).

• Podłączenie elektryczneSterownik wymaga zasilania 400 V ± 15% przy częstotliwości 50 / 60 Hz (fluktuacja ± 5%). Przewody zasilające i wyjściowe należy podłączyć zgodnie z wyznaczonymi parametrami trójfazowymi.
• Konfiguracja wejśćDo dyspozycji użytkownika pozostają 2-drożne programowalne cyfrowe złącza wyjściowe oraz wyjścia przekaźnikowe i typu OC.

Montaż i pierwsze uruchomienie inteligentnego sterownika pompy IVR-400T

1. Przymocuj urządzenie stabilnie do ściany lub płyty montażowej, wykorzystując otwór montażowy Ø8,5 mm.
2. Podłącz zasilanie wejściowe 3~400 V oraz przewody trójfazowe prowadzące do silnika pompy (zasilanie na wyjściu 3~400 V).
3. Skonfiguruj kanał wykonywania poleceń, wybierając odpowiedni tryb spośród panelu operacyjnego, terminala sterowania lub magistrali szeregowej.
4. Wprowadź parametry pracy za pomocą programowalnych wejść cyfrowych i analogowych, dopasowując ustawienia do przetwornika ciśnienia lub manometru.
5. Przeprowadź testowe uruchomienie, sprawdzając poprawność działania funkcji soft-startu oraz stabilizację zadanego ciśnienia wody.
