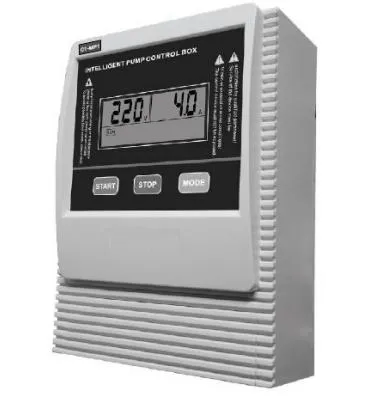

Elektroniczne zabezpieczenie SMART 3 400V

Elektroniczne zabezpieczenie SMART 3 400V to zaawansowany sterownik przeznaczony do kontroli pomp trójfazowych oraz automatyzacji procesów przepływu wody. Urządzenie zapewnia ochronę silnika przy zasilaniu 400 V i częstotliwości 50 Hz, reagując na sygnały z sond, pływaków lub wyłączników ciśnieniowych.

Zalety zabezpieczenia SMART 3 400V

• Pełna kontrola zasilaniaSterownik monitoruje trzy fazy, chroniąc pompę przed skutkami zaniku fazy, niewłaściwego napięcia oraz przeciążeń.
• Automatyzacja pracyUrządzenie zarządza cyklami pompowania na podstawie poziomów wody w ujęciu lub zbiorniku odbiorczym, eliminując potrzebę ręcznego sterowania.
• Ochrona przed suchobiegiemDzięki współpracy z sondami sterownik wyłącza pompę, gdy poziom wody w studni jest zbyt niski, co zapobiega pracy na sucho.
• Elastyczność montażuW zestawie znajdują się trzy sondy o długościach 90 cm, 110 cm i 150 cm, a maksymalna długość toru sondy może wynosić aż 200 m.

Parametry zabezpieczenia SMART 3 400V w praktyce

Zabezpieczenie SMART 3 400V zostało zaprojektowane do pracy w wymagających układach trójfazowych. Jego głównym zadaniem jest nadzór nad stanem elektrycznym silnika, co pozwala uniknąć awarii spowodowanych zwarciem, zablokowaniem pompy czy skokami napięcia. Dzięki wbudowanym funkcjom ochronnym, urządzenie nie tylko steruje pracą napędu, ale również aktywnie reaguje na nieprawidłowości w sieci zasilającej.

W praktyce urządzenie sprawdza się w systemach przelewania cieczy między zbiornikami oraz w instalacjach hydroforowych. Współpracując z wyłącznikiem ciśnieniowym, sterownik odpowiada za załączanie i wyłączanie pompy w zależności od ciśnienia w układzie, jednocześnie zachowując wszystkie funkcje zabezpieczające silnik. To rozwiązanie pozwala na precyzyjne zarządzanie zasobami wody w gospodarstwach domowych i rolnych.

Do czego sprawdzi się zabezpieczenie SMART 3 400V

• Automatyzacja pomp trójfazowych
• Ochrona silników 400 V
• Sterowanie poziomem wody
• Instalacje hydroforowe
• Układy przelewania cieczy

Jak podłączyć zabezpieczenie SMART 3 400V:

Podłączenie sterownika wymaga poprawnego skonfigurowania sygnałów wejściowych z sond lub wyłącznika ciśnieniowego CLA2 230v / 400v. W przypadku instalacji hydroforowej warto wyposażyć układ w odpowiednie elementy hydrauliczne, takie jak złącze 5-drożne mosiężne 1" oraz manometr do pomp i zestawów hydroforowych, co pozwoli na bieżąco kontrolować ciśnienie w systemie.

• Sondy poziomuPodłącz sondy zgodnie z instrukcją, wykorzystując dołączone przewody do monitorowania poziomu w studni lub zbiorniku.
• Wyłącznik ciśnieniowyW układach utrzymujących ciśnienie podłącz wyjście sterownika do cewki stycznika sterującego pompą.
• Zabezpieczenie hydrauliczneZastosuj zawór zwrotny mosiężny 1/2", aby zapobiec cofaniu się wody w instalacji.

Montaż i pierwsze uruchomienie zabezpieczenia SMART 3 400V

1. Zamontuj sterownik w suchym i dobrze wentylowanym miejscu, z dala od bezpośredniego działania wilgoci.
2. Podłącz zasilanie trójfazowe 400 V zgodnie ze schematem elektrycznym dostarczonym przez producenta.
3. Umieść sondy w ujęciu na odpowiednich głębokościach, wykorzystując ich zróżnicowane długości (90, 110, 150 cm).
4. Skonfiguruj tryb pracy urządzenia w zależności od tego, czy sterownik ma obsługiwać sondy, pływak czy wyłącznik ciśnieniowy.
5. Przeprowadź testowe uruchomienie, sprawdzając poprawność reakcji urządzenia na zmiany poziomów wody lub ciśnienia.

Elektroniczne zabezpieczenie SMART 3 400V — najczęściej zadawane pytania
